海底管道后处理问题 - FssiCAS

海底管道后处理问题

Du

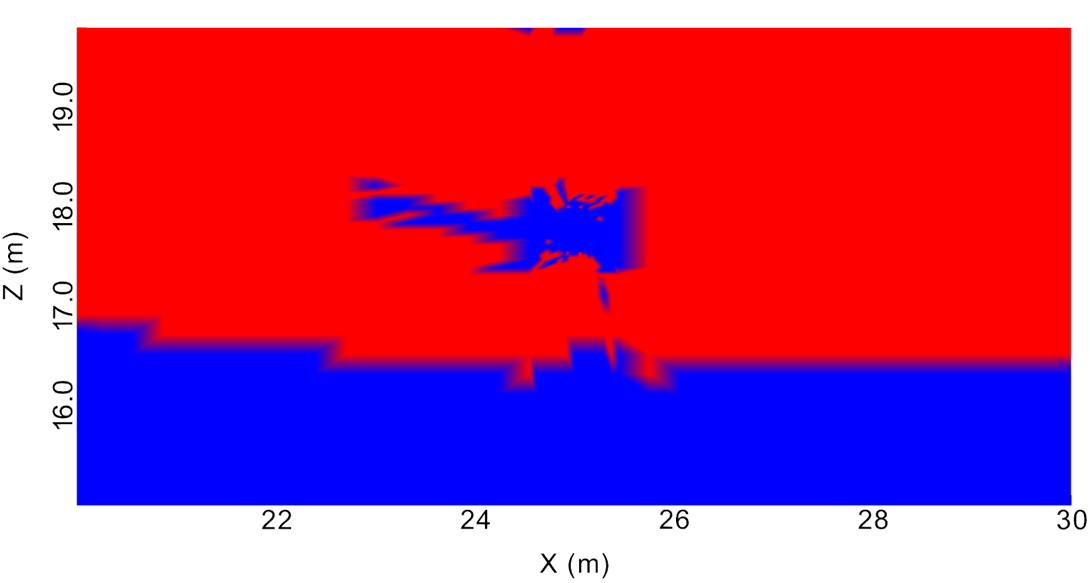

波浪作用下海底沉积物及管道周边液化计算后，得到如下结果。管道周边都发生了液化现象，而管道临近区域却形成了一个未液化的“空腔”。请问造成这种现象的原因是什么？是否已经有相关解释？

KunpengHe

Du 这种现象的产生是由于其特定的动力环境。管道、海床沉积物和孔隙水之间存在强烈的非线性相互作用。在波浪作用下，管道会发生剧烈响应，伴随一定的位移。由于管道和海床的网格共节点，管道位移会引起周围海床沉积物的塑性变形，导致管道附近海床沉积物的应力状态与远处显著不同，进而形成这种液化区分布。

Du

另外，软件生成的文件是否可以用其他后处理软件进行绘图？如Tecplot等后处理软件

KunpengHe

Du 可以采用第三方软件进行后处理，有两种方式：1）前处理界面中，在TimeStep中设置输出文件格式为ASCII，采用MATLAB或Tecplot处理结果文件。采用这种方式可以根据自己的需求对结果进行各种运算，前提是要掌握FssiCAS结果文件的数据结构。2）先采用FssiCAS的后处理生成图片，再利用导出数据功能将该图片对应的数据导出。导出的数据存放在结果文件夹->ExportFiles目录下，可采用MATLAB或Tecplot重新绘制和美化图片。

叶剑红教授

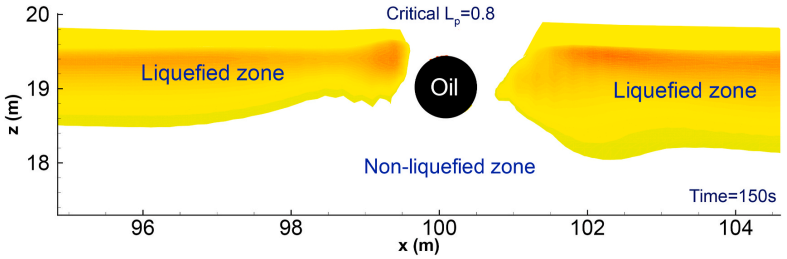

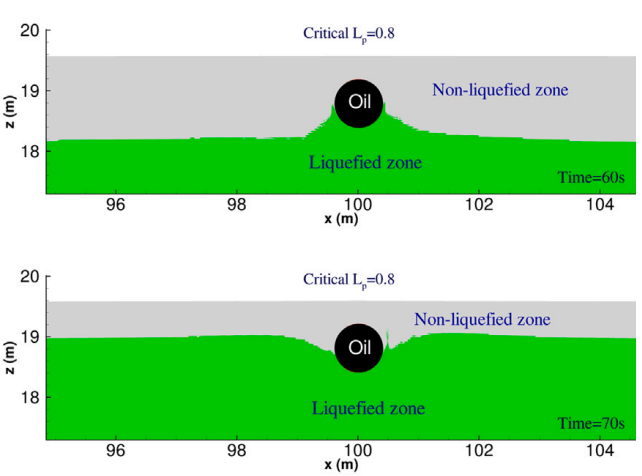

管道周围的海床土在波浪、地震作用下发生液化是非常正常的结果，但也有可能不发生液化，主要取决于动力环境条件和土的性质，而管道内部所输送的水、油、气和管壁本身是不会液化的，如

请详细查阅下面两篇关于FssiCAS软件的文献：
[1] J Ye, Q Lu. Seismic dynamics of a pipeline shallowly buried in loosely deposited seabed foundation. Ocean Engineering, 2022, 243, 110194
[2] J Ye, K He. Dynamics of a pipeline buried in loosely deposited seabed to nonlinear wave & current. Ocean Engineering,2021, 232, 109127

叶剑红教授

管道周围的海床土在波浪、地震作用下发生液化是非常正常的结果，但也有可能不发生液化，主要取决于动力环境条件和土的性质，而管道内部所输送的水、油、气和管壁本身是不会液化的，如

请详细查阅下面两篇关于FssiCAS软件的文献：
[1] J Ye, Q Lu. Seismic dynamics of a pipeline shallowly buried in loosely deposited seabed foundation. Ocean Engineering, 2022, 243, 110194
[2] J Ye, K He. Dynamics of a pipeline buried in loosely deposited seabed to nonlinear wave & current. Ocean Engineering,2021, 232, 109127
